Caso práctico de una planta fotovoltaica. La FLIR T540 resuelve de una sola vez 10 grandes retos de operación y mantenimiento

China lidera el despliegue de instalaciones fotovoltaicas (FV) a nivel global, concentrando más del 40% de la capacidad instalada mundial. A pesar de sus excelentes perspectivas, el sector afronta importantes desafíos técnicos y operativos: Intermitencia y fluctuación en la producción energética.  Baja precisión en las inspecciones tradicionales.  Elevados riesgos de seguridad y operativa ineficiente.  Para superar estas limitaciones, cada vez más empresas adoptan la tecnología de imagen térmica por infrarrojos como pilar fundamental del mantenimiento predictivo.

ESCENARIO DE APLICACIÓN Y SOLUCIÓN TECNOLÓGICA

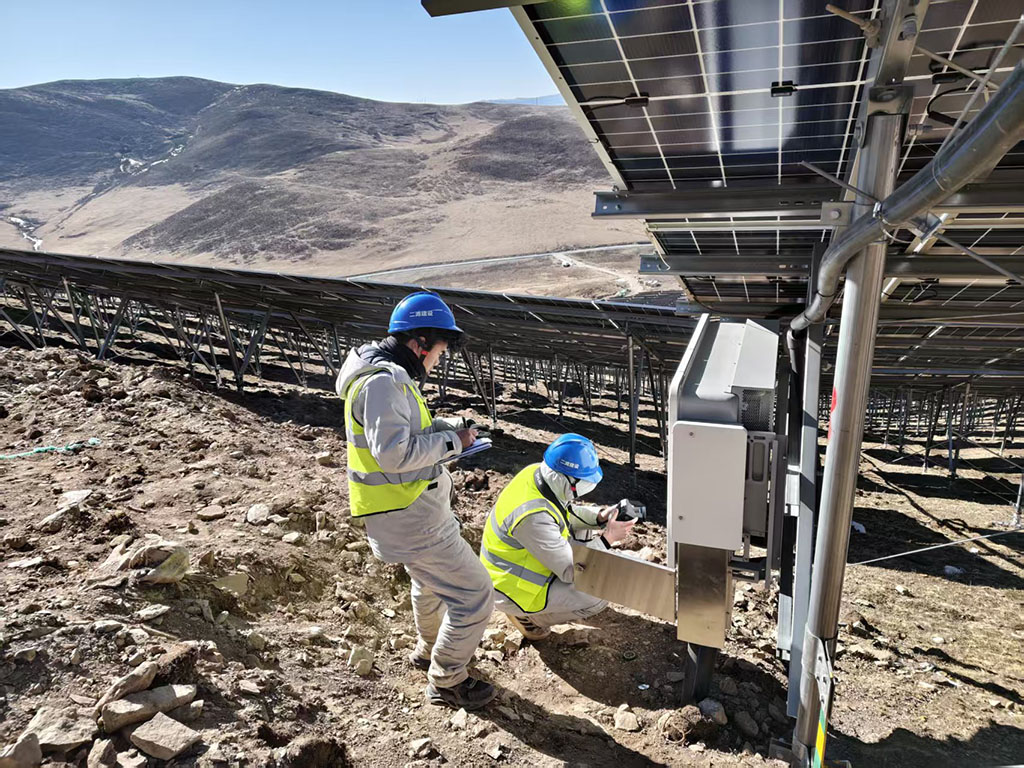

En una gran base integrada hidroeléctrica-eólica-solar de 80 GW situada en el suroeste de China, se implantó la cámara FLIR T540 junto con la lente de doble campo de visión FlexView. Ventajas principales de la FLIR T540 + FlexView:


• Alternancia instantánea de lente: Permite cambiar rápidamente entre un campo de visión estándar de 24º y un teleobjetivo de 14º sin necesidad de desmontar el objetivo.
• Localización ágil de averías: Identificación precisa de puntos críticos en campo.
• Estrategia de "Prevención Proactiva": Maximiza la eficiencia y precisión de las inspecciones, reduciendo sensiblemente los tiempos y costes de mantenimiento.

COBERTURA INTEGRAL DE LA CADENA DE O&M

Inspección de Módulos Fotovoltaicos

Efecto Punto Caliente (Hot Spot):
Causa: Sombreados, daños estructurales o fallos en diodos.
Diagnóstico: Revela variaciones de temperatura superiores a 5ºC.
Impacto: Permite reparar en menos de 24 horas y evita pérdidas de generación de entre el 20% y el 50%.

Microfisuras y Soldaduras Defectuosas:
Diagnóstico: Genera patrones lineales o en forma de red con ligeras diferencias térmicas (aprox. 1ºC).
Impacto: Detección temprana para reparación en 72 horas, extendiendo la vida útil del panel.

Degradación Inducida por Potencial (PID):
Diagnóstico: Muestra zonas de alta temperatura en forma de franjas a lo largo de los bordes del módulo.
Impacto: Solución en un plazo de 7 días, previniendo un deterioro acumulativo.

Inspección de Equipos y Dispositivos Críticos

Inversores y Centros de Transformación:
Localiza sobrecalentamientos en disipadores y terminales. Evita averías graves e incrementa la eficiencia de conversión entre un 3% y un 5%.

Bancos de Baterías:
Identifica anomalías o incrementos térmicos localizados.
Previene la pérdida de rendimiento y daños permanentes en la infraestructura de almacenamiento.

Barras Colectoras Aisladas:
Detecta tempranamente problemas de mal contacto o degradación del aislamiento.
Previene cortocircuitos y riesgos de incendio.

Equipos SVG y Cables de Entrada:
Monitorea módulos de potencia SVG, reactores y empalmes de cableado.
Previene paradas no programadas por fallos térmicos.

Inspecciones de Seguridad, Estructura y Red
Prevención de Cortocircuitos a Distancia:
La lente FlexView permite realizar inspecciones a distancias seguras para el técnico.
Estructuras de Soporte y Componentes Mecánicos:
Revela anomalías causadas por deformaciones, desalineaciones o fijaciones sueltas.
Líneas de Transmisión:
Localiza de forma inmediata puntos calientes causados por sobrecargas o contactos deficientes.

CONCLUSIÓN

El despliegue de la cámara termográfica FLIR T540 con la lente FlexView transforma el modelo operativo tradicional de las plantas solares. Al elevar la eficiencia energética, optimizar los costes de O&M y mitigar los riesgos de seguridad, impulsa la transición de la industria fotovoltaica hacia una gestión inteligente y proactiva.
