La arquitectura modular en SAI permite reducir tiempos de reparación, mejorar la redundancia efectiva y alcanzar niveles de disponibilidad superiores en infraestructuras críticas como centros de datos.

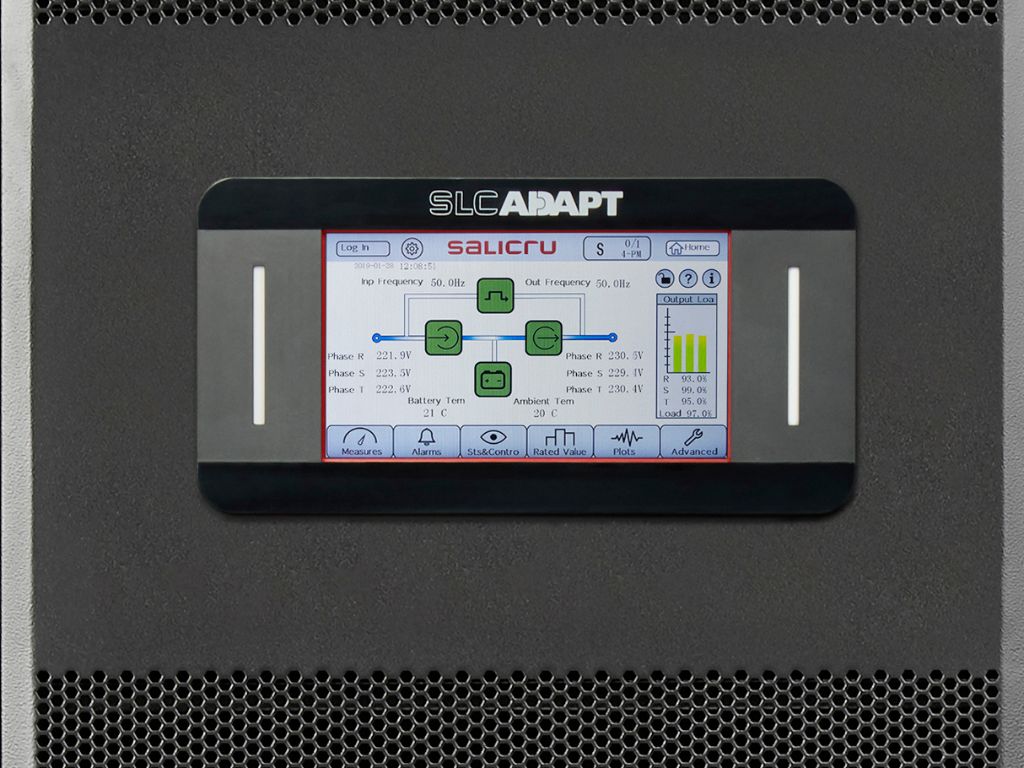

Un Sistema de Alimentación Ininterrumpida (SAI/UPS) es una pieza crítica para garantizar la continuidad del servicio. Los doble conversión en línea siguen siendo la referencia, ya que generan una onda de salida completamente independiente de la red de entrada. Con un nivel máximo de exigencia, protegen las cargas críticas frente a perturbaciones de red.
Históricamente, el gran inconveniente de la tecnología on-line ha sido su eficiencia. Al convertir la energía dos veces (de alterna a continua y de nuevo a alterna), se producen pérdidas. Sin embargo, la evolución tecnológica ha permitido pasar de rendimientos cercanos al 88% a valores actuales del 97%-99%, gracias a mejoras como rectificadores activos PWM o inversores multinivel sin transformador. Esto supone menos pérdidas eléctricas y menos calor que disipar, lo que reduce los consumos eléctricos general y del sistema de climatización.
Pero el debate actual gira en torno a la eficiencia y a la disponibilidad, es decir, la capacidad del sistema para seguir alimentando la carga crítica incluso cuando se producen fallos. Y aquí es donde entra en juego la modularidad.
¿Qué significa realmente que un SAI/UPS sea modular?
Un sistema modular no es simplemente un equipo dividido en piezas. Existen distintos niveles de modularidad. Con la modularidad en potencia, varios módulos de potencia trabajan en paralelo para alcanzar la capacidad total; con la modularidad funcional de potencia se pueden dimensionar por separado rectificadores, inversores o cargadores, y con la modularidad total cada módulo es prácticamente un SAI/UPS completo.
En Data Centers, la más interesante es la modularidad total, ya que permite escalar potencia, introducir redundancia y realizar mantenimiento sin parar el sistema. Sin embargo, es importante entender que no todo es redundante: siempre existen elementos comunes (baterías, conexiones, comunicaciones, armario) que pueden convertirse en puntos críticos.
Dentro de los sistemas modulares también hay dos enfoques clave. Por un lado, en un bypass distribuido cada módulo tiene su propio bypass, lo que supone más redundancia, pero mayor complejidad de control. Un bypass centralizado es único para todo el sistema, más simple, pero con un punto crítico no redundante. Para un instalador, esta decisión afecta directamente al diseño eléctrico, la selectividad y la fiabilidad global del sistema.
El cambio de enfoque, de fiabilidad a disponibilidad
Tradicionalmente, se hablaba de fiabilidad como la probabilidad de que un sistema no falle. Lo importante es cuánto tiempo tarda el sistema en recuperarse cuando ocurre un fallo. Un SAI básico sin bypass depende de tres elementos críticos: rectificador, baterías e inversor. Si falla uno de ellos, la carga puede quedarse sin suministro. La introducción del bypass estático mejora mucho esta situación, ya que permite transferir la carga a la red sin interrupción en caso de fallo del inversor. Sin embargo, este esquema sigue teniendo una limitación: depende de la calidad de la red eléctrica y del tiempo de reparación del equipo. Y en entornos críticos, esto no es suficiente.
La Disponibilidad (A) es un parámetro importante en la evaluación de la fiabilidad de configuraciones de SAI. Se define como:
A=MTBFMTBF+MTTR
Donde MTBF es el tiempo medio entre fallos y el MTTR el Tiempo Medio de Reparación.

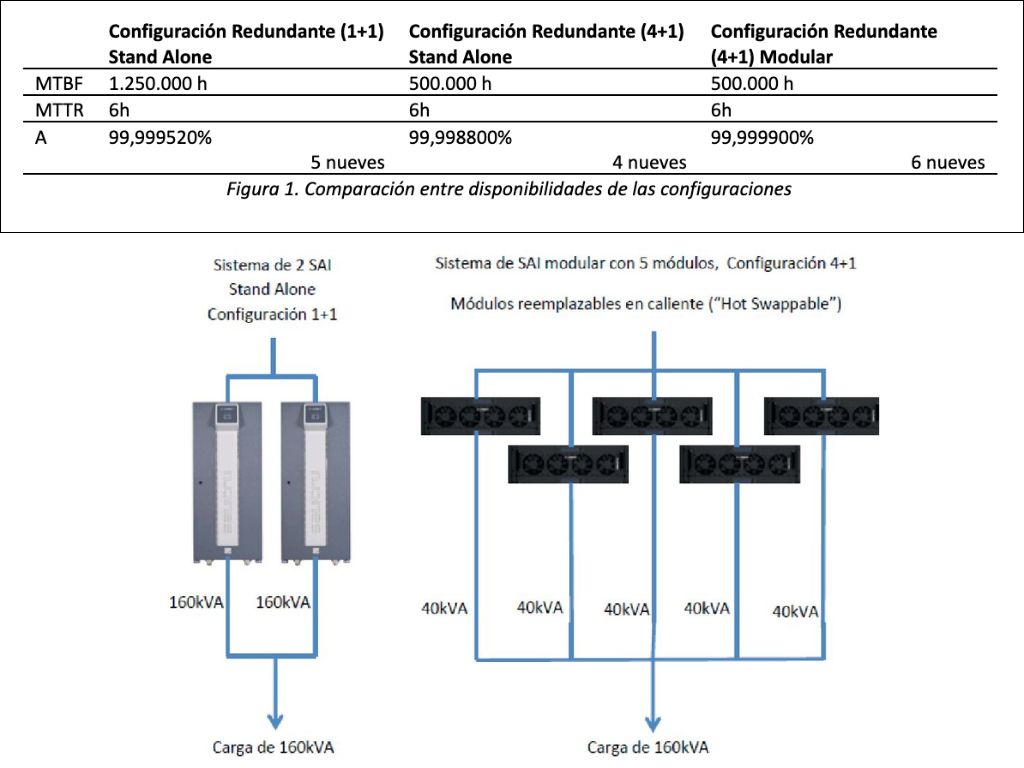

En la siguiente tabla se muestra una comparativa en datos de fiabilidad y disponibilidad de configuraciones monolíticas y modulares. Se considera:
Cuando hablamos de redundancia en paralelo N+n, N es el número de módulos necesarios para alimentar la carga y n el número de módulos adicionales de reserva. Este esquema permite mantener el suministro incluso si uno de los módulos falla, y posibilita tareas de mantenimiento sin afectar a la carga.
Con esta configuración, se pueden alcanzar, como hemos visto, niveles de disponibilidad muy elevados, del orden de seis “nueves” (99,9999%), lo que equivale a segundos de indisponibilidad al año.
Hay un detalle clave. En sistemas en paralelo, el elemento más crítico ya no es el módulo individual, sino el bus paralelo. Cuando varios SAI trabajan en paralelo, todos comparten un punto común: el bus, que puede convertirse en el principal punto de fallo del sistema.
Esto tiene implicaciones directas en instalación: en el diseño de barras y conexiones, el equilibrado de corrientes, coordinación de protecciones, calidad de las conexiones y en el control y sincronización de módulos. Un error en este punto puede comprometer toda la arquitectura, por muy redundantes que sean los módulos.
Hay que tener en cuenta que añadir más redundancia (configuraciones N+n con n>1, como N+2, N+3) no siempre mejora la disponibilidad. ¿Por qué? Porque al aumentar el número de módulos, también aumenta la exposición al fallo del bus paralelo, que sigue siendo el elemento dominante. Por lo tanto, una configuración N+1 bien diseñada ofrece mejores resultados que una arquitectura más compleja con más redundancia.
El factor decisivo es el tiempo de reparación (MTTR)
En sistemas tradicionales (stand-alone), el tiempo de reparación suele ser de 6 a 12 horas. Durante ese tiempo, el sistema opera sin redundancia, lo que aumenta el riesgo. En cambio, en sistemas modulares, los módulos son intercambiables en caliente, no es necesario pasar a bypass y el tiempo de sustitución puede ser de solo 30 minutos.
Este factor cambia completamente el resultado, porque si ambos sistemas tienen el mismo tiempo de reparación, la configuración 1+1 puede ser más fiable, pero si el sistema modular reduce el tiempo de reparación, su disponibilidad es muy superior, alcanzando estos seis nueves de disponibilidad.
Entonces, ¿son realmente más fiables los SAI modulares? La respuesta es sí, porque permiten redundancia real, escalabilidad, mantenimiento sin parada, y, sobre todo, tiempos de reparación mucho más cortos.
