La necesidad de la directiva MID, origen, características y aplicaciones

¿Qué es la directiva MID? ¿Por qué se creó esta directiva? ¿A qué equipos y aplicaciones afecta? ¿Cómo podemos identificar un equipo MID?

En el entorno industrial nos encontramos rodeados de múltiples instrumentos de medida que proporcionan una gran cantidad de datos provenientes de distintos sensores y medidores: temperatura, caudal, consumos eléctricos, consumos de gas, variables eléctricas, etc. Es realmente importante conocer la fiabilidad de las medidas que proporcionan estos equipos, para que nuestros procesos, procedimientos y sistemas producción sean lo más precisos y eficientes posible. Un instrumento cuyas lecturas no son fiables, repetitivas o que varían de forma incontrolada con las condiciones del entorno (por ejemplo, temperatura o presión), no tiene validez dentro de nuestros procesos. Una medición errónea puede tener consecuencias en los procesos de fabricación, errores en la facturación (agua, gas, electricidad, etc), o incluso fallos en la producción. Por ejemplo, la lectura errónea de temperaturas puede afectar a los resultados finales, materiales o a la producción. Por estos motivos, necesitamos conocer la fiabilidad, precisión y exactitud de las lecturas que proporcionan los dispositivos.

Para tener referencias de la fiabilidad de la lectura de una medición y de un instrumento, debemos apoyarnos en la calibración de este. La calibración se define como la comparación documentada del dispositivo de medición a calibrar con un dispositivo de referencia. Un dispositivo calibrado indica que sus lecturas y medidas han sido revisadas y calculadas con precisión y exactitud, siguiendo un estándar de calibración. En un proceso de calibración, un técnico es capaz de verificar la precisión en la lectura de un dispositivo, empleando otro como referencia.

Ante la existencia de distintos estándares de calibración europeos, la directiva MID proporciona un marco común para los fabricantes de instrumentos de medición. La abreviatura MID proviene de ‘Measuring Instruments Directive’ y hace referencia a la directiva relativa a instrumentos de medida del parlamento europeo 2014/32/EU del 26 de febrero del 2014. Tiene una gran importancia a nivel europeo y el principal objetivo es la creación de una normativa homogénea en Europa relativa a los instrumentos de medida.

¿Por qué es tan importante trabajar bajo un mismo estándar de medición y calibración? Pongamos como ejemplo algo tan sencillo como una carga de un vehículo eléctrico donde cargamos 30 kWh. ¿Cómo sabemos que nos están cobrando de manera precisa esos 30 kWh? ¿Cómo sabemos que el medidor empleado para contabilizar esos kWh cumple con una precisión legal? Esos 30 kWh ¿son los mismo que los de otro cargador?

Unos de los objetivos de la directiva MID es simplificar este proceso y aportar garantías al mismo: cuando instalamos un producto certificado por la directiva MID, estamos instalando un equipo que cumple con unas características muy detalladas que garantizan unos márgenes de precisión muy definidos, condiciones de trabajo (incluyendo temperatura de trabajo, características mecánicas, entorno electromagnético) además de otras características como repetibilidad, durabilidad, fiabilidad, protección contra corrupción del dato, condiciones de funcionamiento, información que debe acompañar al instrumento, etiquetado, etc.

Además, la directiva MID garantiza al usuario un alto nivel de seguridad y fiabilidad en los instrumentos de medida, protegiendo contra la corrupción de datos y asegurando la libre circulación de instrumentos de medida certificados dentro de la Unión Europea. La violación e incumplimiento de la directiva MID puede conllevar multas importantes.

Aunque nuestra experiencia se centra en la medición de energía eléctrica, la directiva europea MID abarca múltiples equipos de medición, entre ellos contadores de agua, contadores de gas, sistemas de pesaje, taxímetros, medidores de energía activa, analizadores de gases, contadores de energía térmica, medición de dimensiones, etc. Sin embargo, no cubre otros dispositivos en los que la precisión es importante, y que están cubiertos por otras directivas, como por ejemplo sonómetros, radares para detección de velocidad, manómetros para inflado de neumáticos, medición de emisiones de vehículos diésel, etc.

Con la directiva MID se consigue también optimizar los costes de calibración y de producción de los medidores. Durante el proceso de fabricación del medidor de kWh, por ejemplo, se calibran las medidas de potencia activa y corriente activa de tal manera que los valores obtenidos cumplen con las variables de precisión establecidas en la directiva. Un aspecto muy importante que simplifica el proceso de producción para los fabricantes de medidores es que la directiva MID puede ser gestionada por el fabricante del equipo, excepto en aquellos casos en los que el equipo pueda suponer un riesgo (por ejemplo, riesgo eléctrico). En estos casos, la directiva MID tiene que ser verificada por organismos externos certificadores que evalúan el cumplimiento de la directiva MID y el fabricante garantiza la conformidad de los instrumentos de medida con la directiva MID bajo la supervisión de un organismo certificador.

Una vez confirmado el cumplimiento de la directiva MID por el organismo certificador, el fabricante del equipo MID tiene obligación de mostrar el Certificado MID del instrumento cuando sea requerido. No es obligatorio suministrar el certificado MID con cada instrumento, por lo que el suministro del medidor no incluirá ningún certificado en papel. La indicación MID en las etiquetas y los sellos correspondientes en la carcasa equivalen a un certificado para el uso legal del contador. Para cada lote de producción ensayado, se emite automáticamente el correspondiente certificado en papel y en formato electrónico y se almacena.

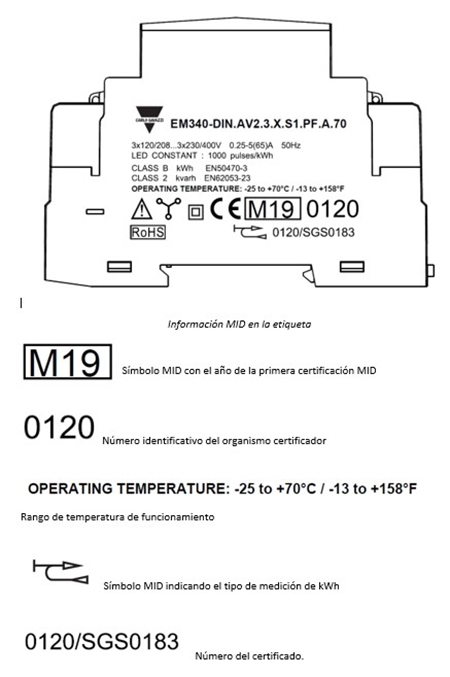

La directiva MID define de forma precisa otras variables de funcionamiento del equipo. Por ejemplo, las condiciones climáticas tienen mucha relevancia en la directiva MID y se definen cuatro posibles condiciones: de 5 ºC a 30 ºC, de -10 ºC a 40 ºC, de -25 ºC a 55 ºC, de -40 ºC a 70 ºC. En caso de sobrepasar los límites indicados, la medida no sería válida. Por ejemplo, si un punto de recarga de vehículo eléctrico con un medidor MID certificado para unas condiciones de -25 ºC a 55 ºC alcanzara en algún momento una temperatura superior a esos 55ºC, el valor de energía activa kWh no tendría validez legal. Por este motivo, en caso de que los valores de temperatura vayan a superarse, debería emplearse un medidor MID certificado para el rango real de temperatura. El valor del rango de temperatura certificado MID aparece impreso en la etiqueta del producto. Según nuestra experiencia, la clasificación de MID 70ºC es especialmente necesaria en puntos de recarga de vehículos eléctricos.

En vista de las características de la directiva MID podemos describir las aplicaciones en las que deberíamos emplear equipos con la certificación MID. El principio de la directiva MID es requerido para certificar y tener una medida con validez fiscal. Ejemplos típicos serían: centros comerciales para facturación a usuarios de distintos locales, campings para facturar agua y kWh a los usuarios, carga de vehículos eléctricos en parkings públicos o semipúblicos, puertos deportivos, autoconsumo fotovoltaico compartido, etc.

Dentro de las aplicaciones en las que la directiva MID tiene especial importancia destacar la carga de vehículos eléctricos. Esta aplicación supone un nuevo reto para establecer métodos de facturación transparentes y a prueba de manipulaciones. Por ejemplo, se debe asegurar al usuario que realiza una carga en una estación pública, que el valor de kWh facturado (en kWh CA o en kWh CC) es preciso y correcto.  Una nueva normativa de calibración se está estableciendo en Alemania para abarcar estas variables y proporcionar un método de facturación a prueba de manipulaciones. Esta nueva normativa alemana, llamada Eichrecht, acabará siendo introducida en los países de la Unión Europea. A parte de la precisión en la medida, se añaden nuevas variables como la integridad y seguridad de los datos, firma digital de la sesión, gestión de las sesiones, almacenamiento de las sesiones de recarga, visualización del valor de kWh, etc.

Como conclusión, la directiva MID establece un marco común europeo homogéneo relativo a los instrumentos de medición, garantiza al usuario un alto nivel de seguridad y fiabilidad en los instrumentos de medida, simplifica los procesos de producción e identificación, proporcionando garantías a usuarios, instaladores y fabricantes.
